Description
Pour des résistances d'isolement jusqu'à 4000 MΩ / CAT III 1000 V / Utilisation simple / Mesure individuelle ou continue / Fonctions MAX et MIN

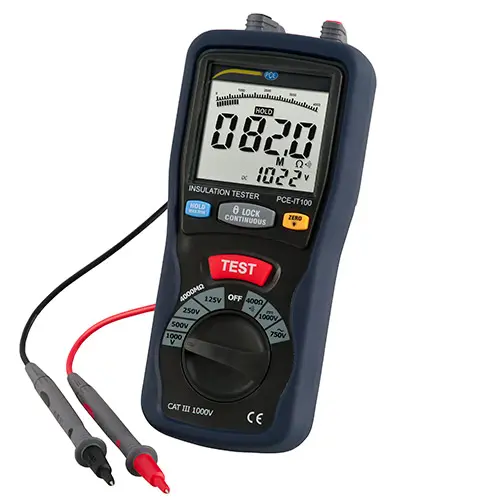

L'écran du mesureur d'isolement est facile à lire, même dans des milieux sombres, grâce à ses grands chiffres et à son écran rétroéclairé. Les grandes touches et la molette pour choisir les grandeurs font de ce mesureur d'isolement PCE-IT100 un appareil facile à utiliser. Le contenu de l'envoi inclut les câbles de test avec leurs sondes respectives, un câble con une pince de crocodile et 6 piles para alimenter ce mesureur d'isolement.
Valeurs limites à respecter lors des mesures d'isolement:
- Installations neuves (espaces secs) : 1000 Ω x V de la tension de fonctionnement (par exemple, sur 230 V >230 kΩ).
- Installations neuves (espaces humides, air libre) : 500 Ω x V de la tension de fonctionnement.
- Appareil avec prise de terre : 1000 Ω x V de la tension de fonctionnement.
- Appareil avec double isolement : 2 MΩ.
- Outils électriques : 2 MΩ.
- Basse tension de protection : 250 kΩ.
- Appareils de mesure électriques : 5 MΩ
- Les valeurs de tension de test habituelles sont : 100 V pour les installations à basse tension et les installations de télécommunications, 500 V pour les installations dans des bâtiments et des maisons, et 1000 V pour les moteurs à basse tension et transformateurs.
Caractéristiques
- 4 tensions de test différentes allant jusqu'à 1 kV
- Fonction arrêt automatique
- Sécurité : EN 61010-1, CAT III 1000 V
- Double écran rétroéclairé
- Mallette de transport incluse
- Mesure individuelle et continue
- En option : certificat d'étalonnage
Spécifications
|
Tension AC (40 ... 400 Hz) |
750 V |
|
Résolution |
1 V |
|
Précision |
±0,8 % ± 3 chiffres |
|
Tension DC |
1000 V |
|
Résolution |
1 V |
|
Précision |
±1,2 % ±10 chiffres |
|
Résistance |
40 Ω / 400 Ω |
|
Résolution |
0,01 Ω / 0,1 Ω |
|
Précision |
±1,2 % ± 3 chiffres |
|
Résistances d'isolement |
4 MΩ / 40 MΩ / 400 MΩ / 4000 MΩ |
|
Résolution |
0,001 MΩ / 0,01 MΩ / 0,1 MΩ / 1 MΩ |
|
Résistance d'isolement |
|
|
125 V |
±(2 % + 10 chiffres) / ±(2 % + 10 chiffres) / ±(4 % + 5 chiffres) / ±(5 % + 5 chiffres) |
|
250 V |
±(2 % + 10 chiffres) / ±(2 % + 10 chiffres) / ±(3 % + 5 chiffres) / ±(4 % + 5 chiffres) |
|
500 V |
±(2 % + 10 chiffres) / ±(2 % + 10 chiffres) / ±(4 % + 5 chiffres) / ±(4 % + 5 chiffres) |
|
1000 V |
±(3 % + 10 chiffres) / ±(2 % + 10 chiffres) / ±(2 % + 5 chiffres) / ±(4 % + 5 chiffres) |
|
Test de continuité |
Signal sonore : ≤ 35 Ω, courant de test ≤ 200 mA |
|
Alimentation |
6 x piles de 1,5 V, type AA |
|
Conditions ambiantes |
Fonctionnement : 0 ... 40 °C / < 80 % H.r. |
|
Dimensions |
200 x 92 x 50 mm |
|
Poids |
700 g (piles incluses) |
|
Réglementations |
IEC10101, CAT III 1000 V |
Contenu de livraison
1 x Câbles de test
1 x Pince avec câble de 1 m
6 x Piles de 1,5 V, type AA
1 x Courroie
1 x Mallette
1 x Manuel d'utilisation
