Description

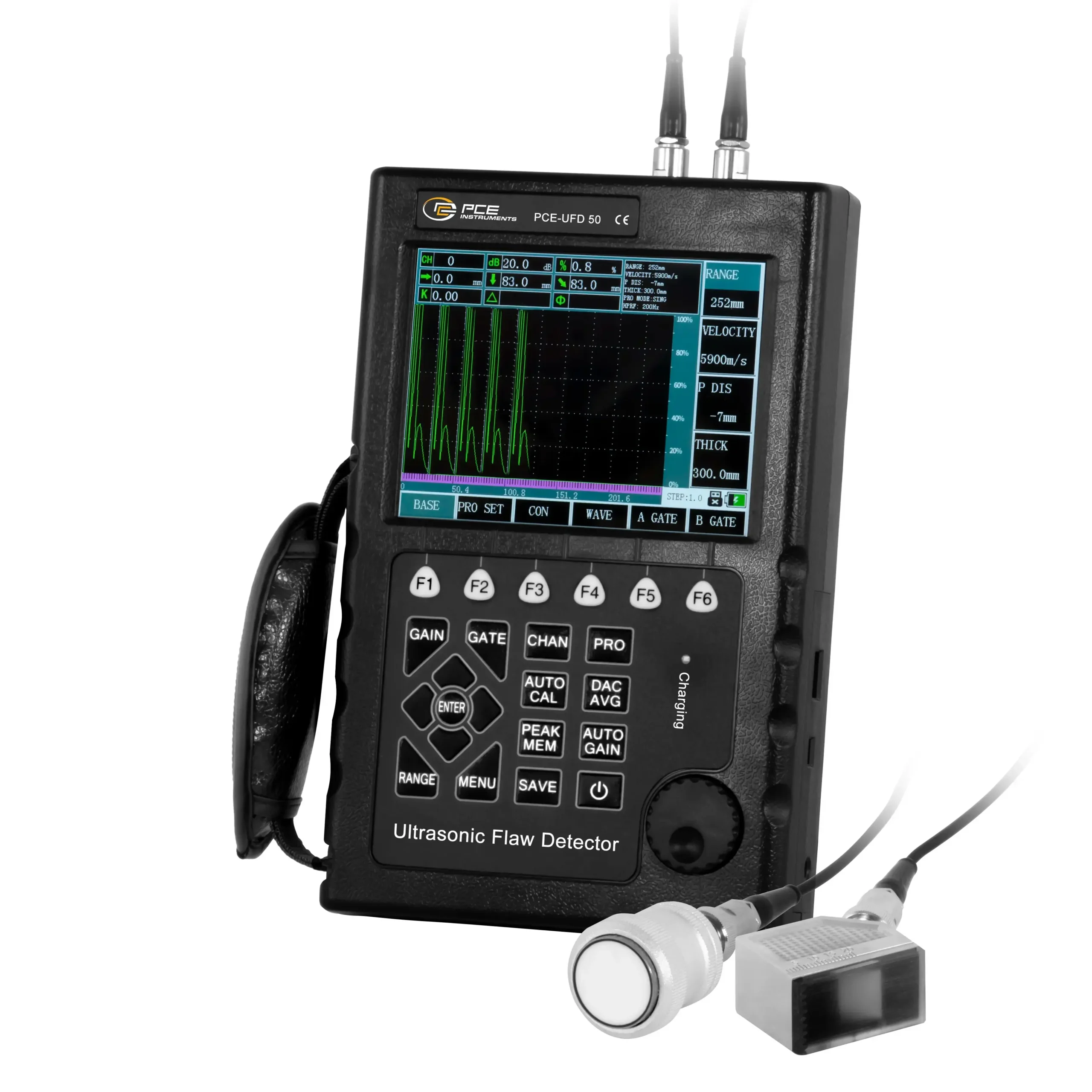

Détecteur de défauts pour essais non destructifs de matériaux par ultrasons / Enregistrement vidéo du contenu de l´écran / Méthodes de dimensionnement DAC et AVG / Représentation A-Scan
Le detecteur de defauts est utilisé pour les essais non destructifs de matériaux par ultrasons. Pendant le test avec le détecteur de défauts, des ondes ultrasoniques sont envoyées à travers l’objet de test, au moyen d’une sonde. Les ultrasons sont réfléchis et dispersés dans les interfaces de différents matériaux, avec une densité et une impédance d’onde inégales. Après avoir déterminé le temps de transit de l’ultrason à travers l’objet de test, le détecteur de défauts permet de vérifier les joints de couture, de mesurer l’épaisseur des parois et de localiser les défauts des composants.
Grâce à ce détecteur de défauts, vous pouvez régler la fréquence entre 0,5 et 20 MHz ainsi que la vitesse du son entre 1000 et 15000 m/s, ce qui permet de mesurer, dans l’acier, sur une plage allant de 0 à 10.000 mm. Les méthodes de dimensionnement DAC et AVG, l’affichage et le retard de la sonde, les fonctions d’atténuation et d’amplification, les fonctions d’exportation et de génération de rapports, ainsi que de nombreuses autres options de réglage, facilitent considérablement les essais non destructifs de matériaux. Le détecteur de défauts permet l’enregistrement vidéo de l’écran. Grâce au logiciel, vous pouvez consulter les données et créer un rapport. Les paramètres de réglage peuvent être modifiés à l’aide du bouton rotatif. L’écran couleur de 5,7" offre une présentation claire des résultats des tests.
Le détecteur de défauts est un appareil de mesure puissant. Son design résistant et ergonomique permet de l’utiliser dans le secteur industriel. Grâce à son poids de seulement 1,1 kg, vous pouvez utiliser le détecteur de défauts non seulement comme appareil de paillasse, mais aussi comme appareil portable.
Grâce à ce détecteur de défauts, vous pouvez régler la fréquence entre 0,5 et 20 MHz ainsi que la vitesse du son entre 1000 et 15000 m/s, ce qui permet de mesurer, dans l’acier, sur une plage allant de 0 à 10.000 mm. Les méthodes de dimensionnement DAC et AVG, l’affichage et le retard de la sonde, les fonctions d’atténuation et d’amplification, les fonctions d’exportation et de génération de rapports, ainsi que de nombreuses autres options de réglage, facilitent considérablement les essais non destructifs de matériaux. Le détecteur de défauts permet l’enregistrement vidéo de l’écran. Grâce au logiciel, vous pouvez consulter les données et créer un rapport. Les paramètres de réglage peuvent être modifiés à l’aide du bouton rotatif. L’écran couleur de 5,7" offre une présentation claire des résultats des tests.
Le détecteur de défauts est un appareil de mesure puissant. Son design résistant et ergonomique permet de l’utiliser dans le secteur industriel. Grâce à son poids de seulement 1,1 kg, vous pouvez utiliser le détecteur de défauts non seulement comme appareil de paillasse, mais aussi comme appareil portable.
Caractéristiques
- Mesure avec 1 ou 2 sondes
- Méthodes de dimensionnement DAC et AVG
- Vitesse ultrasons : 1000 ... 15000 m/s
- Appareil léger : 1,1 kg
- Écran couleur TFT
- Interface USB et Logiciel
- Mémoire pour 100 enregistrements de données
- Méthodes de dimensionnement DAC et AVG
- Vitesse ultrasons : 1000 ... 15000 m/s
- Appareil léger : 1,1 kg
- Écran couleur TFT
- Interface USB et Logiciel
- Mémoire pour 100 enregistrements de données
Spécifications
| Épaisseur du matériau | ||
| Plage Résolution |
0 ... 10.000 mm 1 mm |
|
| Décalage d’impulsion | ||
| Plage Résolution |
-20 ... +3400 μs 0,1 μs 1 μs |
Plage : -20 ... 999,9 μs Plage : 1000 ... 3400 μs |
| Autres spécifications | ||
| Méthode de travail | Sonde individuelle (envoyer et recevoir) Sonde double (une pour envoi et autre pour réception) |
|
| Unités | mm | |
| Fréquence | 0,5 ... 20 MHz | |
| Écran | TFT couleur de 5,7” | |
| Mémoire | Interne pour 100 graphiques | |
| Interface | Mini USB / USB-A | |
| Capteur | Ultrason | |
| Amplification | 130 dB | |
| Vitesse ultrason | 1000 .... 15.000 m/s | |
| Langue menu | Anglais / Chinois | |
| Classe de protection | IP 30 | |
| Alimentation | Batterie de 11,1 V / 3600 mAh | |
| Adaptateur Secteur | Input Output |
100 ... 240 V AC, 50/60 Hz 12,6 V DC / 2 A |
| Type de connecteur | Prise Schuko | |
| Conditions opérationnelle | -10 ... +50 °C / 20 ... 90 % H.r. | |
| Conditions opérationnelle | -10 ... +50 °C / 20 ... 90 % H.r. | |
| Dimensions | 240 x 160 x 50 mm | |
| Poids | 1130 g | |
Contenu de livraison
1 x Détecteur de défauts
1 x Capteur avec tête vertical
1 x Capteur avec tête angulaire
2 x Câbles de test d’environ 1 m
1 x Adaptateur secteur
1 x Mallette de transport
1 x Manuel d’utilisation
1 x Capteur avec tête vertical
1 x Capteur avec tête angulaire
2 x Câbles de test d’environ 1 m
1 x Adaptateur secteur
1 x Mallette de transport
1 x Manuel d’utilisation
