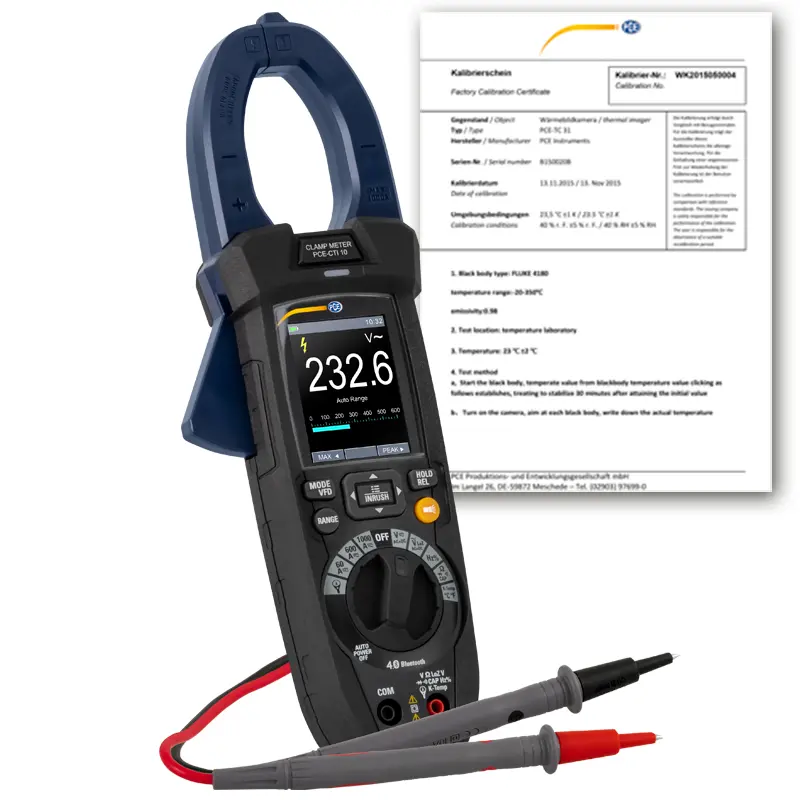

Détecteur de courant PCE-CTI 10 avec certificat d'étalonnage ISO

Détecteur de courant PCE-CTI 10 avec certificat d’étalonnage ISO

Contactez-nous

Description

Détecteur de courant TRMS avec Bluetooth 4.0 / Plage: 0 ... 1500 V AC/DC / Extensible jusqu'à 3000 A AC avec pince de courant flexible / Mode VFD / Mesure du courant de démarrage / En option: Certificat d'étalonnage
Le détecteur de courant TRMS est le dispositif idéal pour mesurer des tensions allant jusqu'à 1500 V AC/DC et des courants allant jusqu'à 1000 A AC/DC. Cet détecteur de courant mesure le courant de manière inductive. Pour cela, il vous suffit de mettre la ligne ou le câble dans le detecteur de courant TRMS. Cela a l'avantage de vous permettre d'effectuer la mesure pendant que le courant passe. C'est pour cela que ce détecteur de courant TRMS s'utilise, par exemple, pour les travaux de maintenance dans les installations photovoltaïques. L'installation photovoltaïque se compose de nombreuses cellules solaires qui sont connectées en série. Grâce à ce détecteur de courant TRMS, vous pourrez mesurer le courant de chaque série et limiter les possibles défaillances.

En plus de mesurer la tension et le courant conventionnel, le détecteur de courant TRMS mesure aussi le courant de démarrage. Le courant de démarrage est le courant qui est particulièrement élevé au moment de la mise en route. Ces courants sont générés lorsqu'un moteur démarre comme, par exemple, les systèmes de ventilation ou l'éclairage d'un état. Cette mesure avec le détecteur de courant TRMS est particulièrement importante pour mesurer la ligne d'alimentation et les fusibles. Les convertisseurs de fréquence sont des convertisseurs qui émettent la tension dans le côté primaire, avec une fréquence et une amplitude modifiées dans le côté secondaire. Avec le détecteur de courant TRMS et la fonction de mesure VFD (sigles en anglais de Variable Frequency Driver) vous pourrez effectuer des mesures jusqu'à une fréquence de 45 Hz ... 1 kHz.

Le détecteur de courant TRMS intègre une interface Bluetooth 4.0. Grâce à elle, vous pourrez connecter le détecteur de courant TRMS à un terminal Android ou iOS. L'application gratuite "Meterbox Pro" permet de visualiser les valeurs du détecteur de courant TRMS et de les sauvegarder pour une analyse ultérieure.

Avec la fonction d'enregistrement des données, la pince peut sauvegarder les valeurs dans un intervalle que vous pouvez régler librement. Lorsque la mesure est finie, vous pouvez voir les valeurs de façon graphique dans le détecteur de courant TRMS. Le détecteur de courant permet de lire chaque point de mesure individuel. La mémoire de le détecteur de courant TRMS dispose de 16 groupes et d'une mémoire totale pour 100 000 valeurs. Les données sont sauvegardées dans le détecteur de courant TRMS avec la date et l'heure.

Vous pouvez améliorer le détecteur de courant TRMS avec une pince de courant en option. La pince de courant supplémentaire est flexible et, par conséquent, elle peut s'adapter à la tâche de mesure. Avec la pince de courant en option, vous pourrez effectuer des mesures de courant jusqu'à 3000 A CA. La pince de courant flexible se connecte à l'entrée de tension de le détecteur de courant TRMS. Le détecteur de courant TRMS convertit la valeur de la tension en une valeur de courant utilisable que vous pouvez visualiser sur l'écran.

Grâce à ses multiples fonctions et à sa plage de mesure élevée, le détecteur de courant TRMS sert, par exemple, à vérifier des systèmes photovoltaïques, des usines d'énergie hydrauliques et éoliennes, ou pour l'installation permanente de machines électriques. En option, vous pouvez demander un certificat d'étalonnage pour le détecteur de courant TRMS.

Caractéristiques

- Application gratuite pour Android et iOS
- Plage: 0 ... 1500 V AC/DC
- Mémoire pour 100 000 valeurs
- Mesure du courant de démarrage
- En plus: Mesure de tension LowZ
- Écran TFT de 2,36"
- Mesure de la tension et de la température
- Avec certificat d'étalonnage

Spécifications



Tension continue

Plage

 600,0 mV

Résolution

 0,1 mV

Précision

 ±(0,8 % de la valeur + 8 chiffres)

Plage

 6,000 V

Résolution

 0,001 V

Précision

 ±(0,5 % de la valeur + 5 chiffres)

Plage

 60,00 V

Résolution

 0,01 V

Précision

 ±(0,5 % de la valeur + 5 chiffres)

Plage

 600,0 V

Résolution

 0,1 V

Précision

 ±(0,8 % de la valeur + 5 chiffres)

Plage

 1500 V

Résolution

 1 V

Précision

 ±(0,8 % de la valeur + 5 chiffres)

Impédance d'entrée: >10 MΩ; Protection contre surtension: 1500 V DC / 1000 V AC RMS



Tension alternative

Plage

 0,000 ... 6,000 V

Résolution

 0,001 V

Précision

 50 ... 60 Hz: ±(1,2 % de la valeur + 5 chiffres)
61 ... 1 kHz: ±(2,5 % de la valeur + 5 chiffres)

Plage

 0,00 ... 60,00 V

Résolution

 0,01 V

Précision

 50 ... 60 Hz: ±(1,2 % de la valeur + 5 chiffres)
61 ... 1 kHz: ±(2,5 % de la valeur + 5 chiffres)

Plage

 0,0 ... 600,0 V

Résolution

 0,1 V

Précision

 50 ... 60 Hz: ±(1,2 % de la valeur + 5 chiffres)
61 ... 1 kHz: ±(2,5 % de la valeur + 5 chiffres)

Plage

 0 ... 1500 V

Résolution

 1 V

Précision

 50 ... 60 Hz: ±(1,2 % de la valeur + 5 chiffres)
61 ... 1 kHz: ±(2,5 % de la valeur + 5 chiffres)

La précision est applicable entre 10 et 100 % de la plage de mesure respective et une onde sinusoïdale.
Impédance d'entrée: >9 MΩ; Protection contre surtension: 1000 V AC/DC RMS
La précision de la fonction "PEAK" est de ±10 % de la valeur
Le temps de réponse de la fonction "PEAK est de 1 ms.


Tension alternative avec une faible  impédance d'entrée (LowZ)

Plage

 0,000 ... 6,000 V

Résolution

 0,001 V

Précision

 ±(3,0 % de la valeur + 40 chiffres)

Plage

 0,00 ... 60,00 V

Résolution

 0,01 V

Précision

 ±(3,0 % de la valeur + 40 chiffres)

Plage

 0,0 ... 300,0 V

Résolution

 0,1 V

Précision

 ±(3,0 % de la valeur + 40 chiffres)

Impédance d'entrée: 300 kΩ; Protection contre surtension: 1000 V DC / V AC RMS
La précision est applicable entre 10 et 100 % de la plage de mesure respective et une onde sinusoïdale


Tensions continue et alternative (50 ... 1 kHz)

Plage

 0,000 ... 6,000 V

Résolution

 0,001 V

Précision

 ±(2,5 % de la valeur + 40 chiffres)

Plage

 0,00 ... 60,00 V

Résolution

 0,01 V

Précision

 ±(2,5 % de la valeur + 40 chiffres)

Plage

 0,0 ... 600,0 V

Résolution

 0,1 V

Précision

 ±(2,5 % de la valeur + 40 chiffres)

Plage

 0 ... 1000 V

Résolution

 1 V

Précision

 ±(2,5 % de la valeur + 40 chiffres)

Impédance d'entrée: 300 kΩ; Protection contre surtension: 1000 V DC / V AC RMS


Tensions continue et alternative avec une faible impédance d'entrée (LowZ)

Plage

 0,000 ... 6,000 V

Résolution

 0,001 V

Précision

 ±(3,5 % de la valeur + 40 chiffres)

Plage

 0,00 ... 60,00 V

Résolution

 0,01 V

Précision

 ±(3,5 % de la valeur + 40 chiffres)

Plage

 0,0 ... 300,0 V

Résolution

 0,1 V

Précision

 ±(3,5 % de la valeur + 40 chiffres)

Impédance d'entrée: 300 kΩ; Protection contre surtension: 1000 V DC / V AC RMS


Détecteur de tension sans contact (NCV)

Plage

 100 ... 1000 AC/DC


Courant continu



Plage

 60,00 A

Résolution

 0,01 A

Précision

 ±(3,0 % de la valeur + 8 chiffres)

Plage

 600,0 A

Résolution

 0,1 A

Précision

 ±(3,0 % de la valeur + 8 chiffres)

Plage

 1000 A

Résolution

 1 A

Précision

 ±(3,0 % de la valeur + 8 chiffres)

Protection contre surtension: 1000 A AC/DC


Courant continu (50 ... 60 Hz)

Plage

 0,00 ... 60,00 A

Résolution

 0,01 A

Précision

 ±(2,5 % de la valeur + 5 chiffres)

Plage

 0,0 ... 600,0 A

Résolution

 0,1 A

Précision

 ±(2,5 % de la valeur + 5 chiffres)

Plage

 0 ... 1000 A

Résolution

 1 A

Précision

 ±(2,5 % de la valeur + 5 chiffres)

Protection contre surtension: 1000 A AC/DC
La précision est applicable entre 10 et 100 % de la plage de mesure respective et une onde sinusoïdale.
Le courant de démarrage est uniquement indicatif.


Courant alternatif avec pince de courant en option (PCE-DM-CLAMP)

Plage

 0,00 ... 30,00 A

Résolution

 0,01 A

Précision

 ±(3,0 % de la valeur + 5 chiffres)

Plage

 0,0 ... 300,0 A

Résolution

 0,1 A

Précision

 ±(3,0 % de la valeur + 5 chiffres)

Plage

 0 ... 3000 A

Résolution

 1 A

Précision

 ±(3,0 % de la valeur + 5 chiffres)

Plage de fréquence

 50 ... 400 Hz

Diamètre d'ouverture

 Ø457 mm / Ø18"

Protection contre surtension: 1000 A AC/DC
La précision est applicable entre 10 et 100 % de la plage de mesure respective et une onde sinusoïdale


Résistance et test de continuité

Plage

 0,0 ... 600,0 Ω

Résolution

 0,1 Ω

Précision

 ±(1,0 % de la valeur + 10 chiffres)

Plage

 0,000 ... 6,000 kΩ

Résolution

 0,001 kΩ

Précision

 ±(0,8 % de la valeur + 5 chiffres)

Plage

 0,00 ... 60,00 kΩ

Résolution

 0,01 kΩ

Précision

 ±(0,8 % de la valeur + 5 chiffres)

Plage

 0,0 ... 600,0 kΩ

Résolution

 0,1 kΩ

Précision

 ±(0,8 % de la valeur + 5 chiffres)

Plage

 0,000 ... 6,000 MΩ

Résolution

 0,001 MΩ

Précision

 ±(0,8 % de la valeur + 5 chiffres)

Plage

 0,00 ... 60,00 MΩ

Résolution

 0,01 MΩ

Précision

 ±(2,5 % de la valeur + 10 chiffres)

Signal sonore pendant le test de continuité: <50 Ω
Protection contre surtension: 1000 A AC/DC


Fréquence

Plage

 0,00 ... 60,00 Hz

Résolution

 0,01 Hz

Précision

 ±(0,2 % de la valeur + 5 chiffres)

Plage

 0,0 ... 600,0 Hz

Résolution

 0,1 Hz

Précision

 ±(0,2 % de la valeur + 5 chiffres)

Plage

 0,000 ... 6,000 kHz

Résolution

 0,001 kHz

Précision

 ±(0,2 % de la valeur + 5 chiffres)

Plage

 0,00 ... 60,00 kHz

Résolution

 0,01 kHz

Précision

 ±(0,2 % de la valeur + 5 chiffres)

Plage

 0,0 ... 600,0 kHz

Résolution

 0,1 kHz

Précision

 ±(0,2 % de la valeur + 5 chiffres)

Plage

 0,000 ... 6,000 MHz

Résolution

 0,001 MHz

Précision

 ±(0,2 % de la valeur + 5 chiffres)

Protection contre surtension: 1000 A AC/DC
Sensibilité:
>2 Vrms avec un cycle de travail entre 20 ... 80 % et une fréquence <100 kHz
>5 Vrms avec un cycle de travail entre 20 ... 80 % et une fréquence >100 kHz


Cycle de travail (Duty cycle)

Plage

 10,0 ... 90,0 %

Résolution

 0,1 %

Précision

 ±(1,2 % de la valeur + 8 chiffres)

Plage de fréquence: 40 ... 10 kHz;
Amplitude d'impulsion ±5 V avec une durée entre 100 µs et 100 mS


Capacité

Précision

 0,00 ... 60,00 nF

Plage

 0,01 nF

Résolution

 ±(3,0 % de la valeur + 20 chiffres)

Précision

 0,0 ... 600,0 nF

Plage

 0,1 nF

Résolution

 ±(3,0 % de la valeur + 8 chiffres)

Précision

 0,000 ... 6,000 µF

Plage

 0,001 µF

Résolution

 ±(3,0 % de la valeur + 8 chiffres)

Précision

 0,00 ... 60,00 µF

Plage

 0,01 µF

Résolution

 ±(3,0 % de la valeur + 8 chiffres)

Précision

 0,0 ... 600,0 nF

Plage

 0,1 nF

Résolution

 ±(3,0 % de la valeur + 8 chiffres)

Précision

 0 ... 6000 µF

Plage

 1 µF

Résolution

 ±(3,5 % de la valeur + 20 chiffres)

Précision

 0,00 ... 60,00 mF

Plage

 0,01 mF

Résolution

 uniquement indicative

Précision

 0,0 ... 600,0 mF

Plage

 0,1 mF

Résolution

 uniquement indicative

Protection contre surtension: 1000 A AC/DC


Température avec thermoélément type K

Plage

 -40.0 ... 600,0 °C

Résolution

 0,1 °C

Précision

 ±(1.5 % de la valeur + 3 °C)

Plage

 600 ... 1000 °C

Résolution

 1 °C

Précision

 ±(1.5 % de la valeur + 3 °C)

Plage

 -40,0 ... 600,0 °F

Résolution

 0,1 °F

Précision

 ±(1.5 % de la valeur + 5,4 °F)

Plage

 600 ... 1800 °F

Résolution

 1 °F

Précision

 ±(1.5 % de la valeur + 5,4 °F)

Plage

 245,0 ... 600,0 K

Résolution

 0,1 K

Précision

 ±(1.5 % de la valeur + 3 K)

Plage

 600 ... 1273 K

Résolution

 1 K

Précision

 ±(1.5 % de la valeur + 3 K)

Protection contre surtension: 1000 A AC/DC


Test de diodes

Courant de test

 <1,5 mA

Tension maximale

 3,3 V DC


Autres spécifications

Mémoire

 16 groupes, mémoire totale de 100 000 valeurs

Diamètre pince horizontale

 38 mm

Diamètre pince verticale

 63 mm

Ouverture pince

 45 mm

Protection

 IP65

Interface

 Bluetooth 4.0

Degré de contamination

 2

Catégorie

 CAT IV 600 V, CAT III 1000 V, CAT II 1500 V

Altitude maximale de fonctionnement

2000 m / 6562 ft

Batterie

 Lithium, 7,4 V, 1200 mAh

Alimentation chargeur

 Input
Output 		 100 ... 240 V CA, 50 ... 60 Hz
12 V CC, 2 A

Type de prise pour chargeur

 Europe, USA, Angleterre, Chine

Indication de l'état de la batterie

 Oui

Arrêt automatique

 Désactivé, 15, 30 ou 60 minutes

Écran

 2,36 " TFT

Mise à jour sur l'écran

 3 Hz

Conditions de référence

 18 ... 28 °C / 64 ... 82 °F;
<80 % H.r. sans condensation

Conditions de fonctionnement

 5 ... 40 °C / 41 ... 104 °F
<80 % H.r. sans condensation

Conditions de stockage

 -20 ... 60 °C / -4 ... 140 °F
<80 % H.r. sans condensation

Dimensions

 275 x 100 x 45 mm

Poids

 481 g

Contenu de livraison

1 x Détecteur de courant TRMS
1 x Thermocouple type K avec adaptateur
1 x Pointes de touche
1 x Mallette de transport
1 x Batterie
1 x Chargeur
1 x Manuel d'utilisation
1 x Certificat d'étalonnage ISO
