Un débitmètre ultrasonique à installation permanente est un dispositif qui contrôle, de façon continue, le débit des liquides dans une tuyauterie. L'un des avantages du principe de mesure est que les capteurs du debitmetre ultrasonique a installation permanente peuvent être installés sur l'extérieur de la tuyauterie. Pour ce faire, les tuyaux ne doivent pas être coupés ni perforés. Cela permet d'installer le système de mesure sans avoir à vider les tuyauteries. Grâce au principe de mesure sans contact du débitmètre ultrasonique à installation permanente, vous pouvez aussi utiliser les capteurs dans des zones aux conditions requises d'hygiène élevée, comme par exemple dans l'industrie alimentaire.
En fonction des conditions du lieu, notre débitmètre à installation permanente peut mesurer par méthode de réflexion ou par méthode directe. Pour la mesure par réflexion, aussi connue sous le nom de méthode V, deux capteurs sont installés côte à côte sur le même côté de la tuyauterie, parallèlement à la direction du débit. L'un des capteurs émet des ondes ultrasoniques et l'autre capteur reçoit les ondes réfléchies depuis le côté opposé de la tuyauterie. En revanche, dans la mesure directe, aussi appelée méthode Z, les capteurs s'installent sur les côtés opposés de la tuyauterie.

Le menu de notre débitmètre ultrasonique à installation permanente offre de nombreuses options de réglage et de consultation. Tous les réglages nécessaires peuvent être effectués directement sur le lieu de l'installation, en utilisant le clavier du dispositif pour saisir les paramètres. Le clavier souple dispose aussi d'un clavier numérique pour la saisie rapide de valeurs numériques. Une fois l'unité connectée, vous devrez saisir les paramètres de mesure, comme le diamètre, l'épaisseur et le matériau de la tuyauterie, en utilisant pour cela le menu M10 "Pipe settings" (réglage de la tuyauterie). Dans le menu M14 "INSTL Spacing" (distance INSTL)", vous pourrez lire la distance de montage calculée pour les capteurs. Une fois les capteurs installés, vous pourrez lire dans un autre menu si la puissance et la qualité du signal sont suffisantes pour pouvoir effectuer des mesures fiables. Si ce n'est pas le cas, la disposition des capteurs peut être réglée ou, si nécessaire, un autre point de mesure peut être sélectionné.

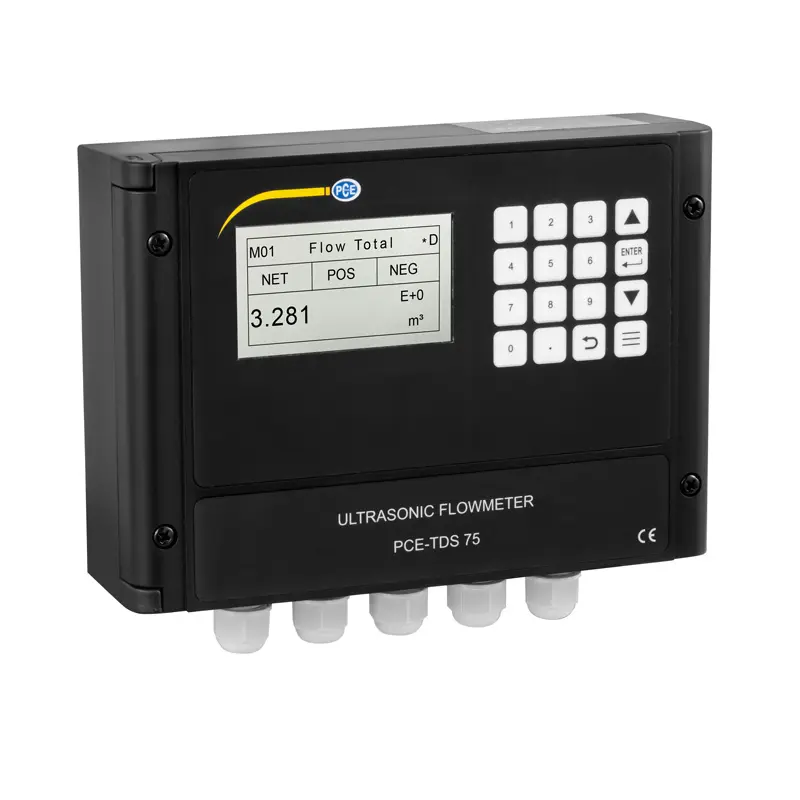

Le débitmètre ultrasonique à installation permanente PCE-TDS 75 dispose de différents types de sortie pour transférer les valeurs de mesure à d'autres dispositifs. D'autres dispositifs peuvent être contrôlés au moyen de la sortie de relais et de la sortie analogique 4-20 mA. La sortie d'impulsions (OCT) peut être utilisée pour émettre des impulsions de quantités définies, par exemple, pour des compteurs à distance, pour contrôler la consommation ou le rendement. Les valeurs mesurées peuvent aussi être transmises directement à travers la sortie RS-232 ou RS-485. Au moyen de ces interfaces, il est possible d'intégrer directement notre débitmètre ultrasonique à installation permanente dans les contrôles du processus.

Le débitmètre ultrasonique à installation permanente PCE-TDS 75 peut contrôler des valeurs limites définies pour les débits minimum et maximum. Si le débit passe au-dessous du minimum ou dépasse le maximum, une alarme peut être activée au moyen de la sortie de relais ou d'impulsion. Le débit continu est enregistré dans le dispositif lui-même. Le menu M60 "Date Totalizer" (Totalisateur par dates) permet de récupérer les débits mesurés par an pour les 6 dernières années, par mois pour les 12 derniers mois et comme total par jour pour les 31 derniers jours.

Vous trouverez ci-dessous un bref résumé des caractéristiques du débitmètre ultrasonique à installation permanente PCE-TDS 75 :
