Description

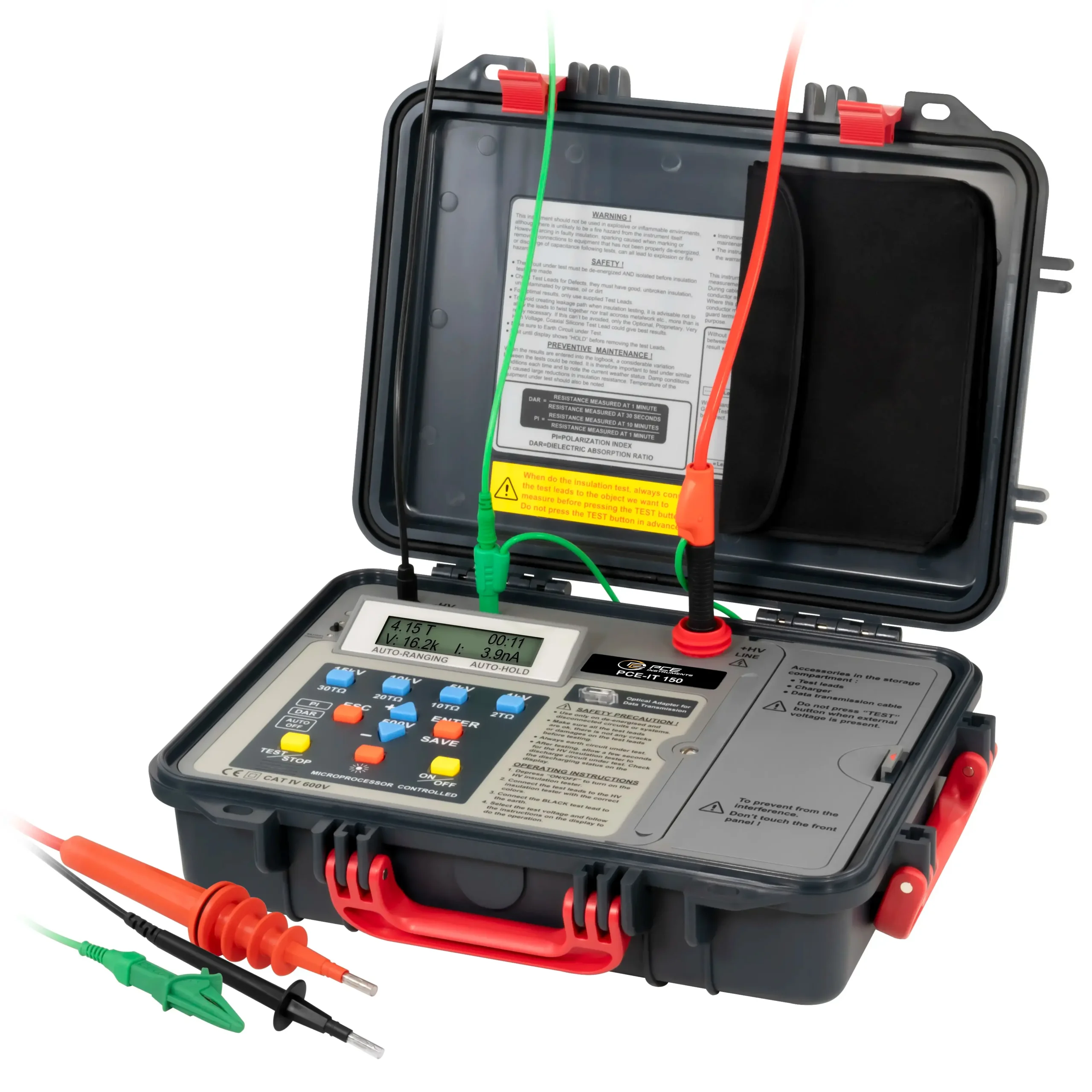

Contrôleur d'installation électrique avec une tension de test jusqu’à 15 kV / Batterie Li-Ion / Indication de la date et de l´heure / Minuterie / Tension de test réglable / Alarme de tension externe / Arrêt automatique
Le contrôleur d'installation électrique travaille avec une tension de test allant jusqu’à 15 kV. La plage de mesure entre 0 et 30 TΩ ainsi que d’autres fonctions de mesure rendent ce controleur d'installation electrique extrêmement polyvalent. Il possède 4 touches de sélection rapide de la tension de test et l’option de régler la tension par intervalle de 500 V. Le contrôleur d'installation électrique intègre des tests de diagnostic préconfigurés, un indice de polarisation (PI), un rapport d’absorption diélectrique (DAR) et une mémoire d’une capacité de 200 valeurs. Via l’interface, vous pouvez transférer ces données au PC, dont le logiciel permet en plus d’utiliser le mesureur. Le contrôleur d'installation électrique sert aussi à mesurer la tension continue et alternative jusqu’à 600 V. Le contrôleur d'installation électrique est livré dans une mallette résistante qui offre une protection IP66 lorsque le couvercle est fermé.
L’isolement électrique est exposé à différentes contraintes qui entraînent sa détérioration. Les causes peuvent être des influences thermiques, mécaniques et chimiques, ainsi que l’humidité. Bien que l’isolement soit conçu pour supporter ces contraintes pendant de nombreuses années, les charges anormales peuvent intensifier le processus naturel d’usure et réduire considérablement la durée de vie. Par conséquent, il est recommandé de vérifier régulièrement si un processus d’usure accélérée se produit et, si nécessaire, de déterminer si les effets sont réversibles.
L’isolement électrique est exposé à différentes contraintes qui entraînent sa détérioration. Les causes peuvent être des influences thermiques, mécaniques et chimiques, ainsi que l’humidité. Bien que l’isolement soit conçu pour supporter ces contraintes pendant de nombreuses années, les charges anormales peuvent intensifier le processus naturel d’usure et réduire considérablement la durée de vie. Par conséquent, il est recommandé de vérifier régulièrement si un processus d’usure accélérée se produit et, si nécessaire, de déterminer si les effets sont réversibles.
Caractéristiques
Contrôleur d'installation électrique de 15 kV
Résistance d’isolement jusqu’à 30 TΩ
Indice de polarisation PI
Rapport d’absorption diélectrique DAR
4 touches pour la tension de test
Mémoire pour 200 valeurs
Logiciel inclus
Optionnel : Certificat d’étalonnage ISO
Résistance d’isolement jusqu’à 30 TΩ
Indice de polarisation PI
Rapport d’absorption diélectrique DAR
4 touches pour la tension de test
Mémoire pour 200 valeurs
Logiciel inclus
Optionnel : Certificat d’étalonnage ISO
Spécifications
| Tension continue DC | ||
| Plage | 30 … 600 V | |
| Résolution | 1 V | |
| Précision | ± (2 % de la valeur + 3 chiffres) | |
| Tension alterne AC | ||
| Plage | 30 … 600 V | |
| Résolution | 1 V | |
| Précision | ± (2 % de la valeur + 3 chiffres) | |
| Résistance d’isolement 1 GΩ | ||
| Plage | 0 … 1 GΩ | |
| Résolution | 0,001 GΩ | |
| Précision | ± (5 % de la valeur + 5 chiffres) | |
| Résistance d’isolement 10 GΩ | ||
| Plage | 1 … 10 GΩ | |
| Résolution | 0,01 GΩ | |
| Précision | ± (5 % de la valeur + 5 chiffres) | |
| Résistance d’isolement 100 GΩ | ||
| Plage | 10 … 100 GΩ | |
| Résolution | 0,1 GΩ | |
| Précision | ± (5 % de la valeur + 5 chiffres) | |
| Résistance d’isolement 1 TΩ | ||
| Plage | 100 GΩ … 1 TΩ | |
| Résolution | 1 GΩ | |
| Précision | ± (5 % de la valeur + 5 chiffres) | |
| Résistance d’isolement 10 TΩ | ||
| Plage | 1 … 10 TΩ | |
| Résolution | 10 GΩ | |
| Précision | ±20 % | |
| Résistance d’isolement 30 TΩ | ||
| Plage | 1 … 30 TΩ | |
| Résolution | 100 GΩ | |
| Précision | ±20 % | |
| Autres spécifications | ||
| Tension de test | 500 V … 15 kV | |
| Sécurité | CAT IV 600 V | |
| Fonctions | HOLD PI (Indice de polarisation) DAR (Rapport d’absorption diélectrique) |
|
| Écran | LCD | |
| Mémoire | 200 valeurs | |
| Interface | RS-232 | |
| Langue menu | Anglais | |
| Alimentation | Batterie Li-Ion / 5200 mAh | |
| Adaptateur secteur | Input Output |
100 ... 240 V AC / 0,4 A / 50/60 Hz 24 V DC / 0,62 A |
| Type de connecteur | Europlug | |
| Arrêt automatique | 5 minutes | |
| Classe de protection | IP66, uniquement lorsque le couvercle est fermé | |
| Conditions opérationnelles | 0 ... 40 °C / 0 ... 80 % H.r. | |
| Conditions de stockage | 0 ... 40 °C / 0 ... 80 % H.r. | |
| Dimensions | 325 x 430 x 132 mm | |
| Poids | 6,3 kg | |
Contenu de livraison
1 x Contrôleur d'installation électrique
1 x Câble de test de haute tension de 2 m
2 x Câbles de test de 1 m
1 x Câble de données
1 x Logiciel sur mémoire USB
1 x Adaptateur secteur
1 x Manuel d’utilisation
1 x Certificat d’usine
1 x Câble de test de haute tension de 2 m
2 x Câbles de test de 1 m
1 x Câble de données
1 x Logiciel sur mémoire USB
1 x Adaptateur secteur
1 x Manuel d’utilisation
1 x Certificat d’usine
