Description
Acceleromètre pour le corps
humain / mesure les vibrations dans les mains, le bras et le corps
entier /
mesure l'accélération, la vitesse et le déplacement / mémoire pour 10.000 mesures

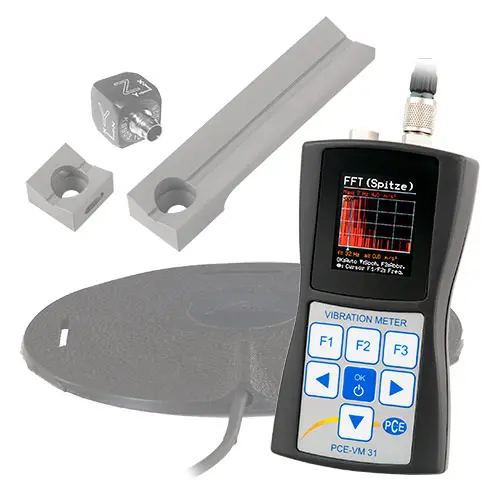

L'accéléromètre pour le corps PCE-VM 31 mesure
les vibrations présentes dans les mains, les bras et tout le corps
selon les normes ISO5349 et 263. Cet accelerometre pour le corps humain
ressort pour leurs plages de mesure dans l'accélération, vitesse et
déplacement pour mesurer las vibrations causées par des machines. En
plus, il indique les valeurs remarquables comme la valeur effective
réelle (RMS), la valeur effective maximale (MTVV),
la valeur de dosage de vibration (VDV), la valeur totale de
vibrations (aW), la valeur crête et la valeur crête maximale. Le PCE-VM
31 dispose d'un analyseur de FFT de trois canaux pour trouver
les fréquences principales et un support pour TEDS pour reconnaitre
les capteurs d'une façon automatique. La mémoire intégrée de
l'accéléromètre a ne capacité pour 10.000 valeurs et, grâce à son
interface USB, vous pourrez transmettre les données de mesure à un
ordinateur sans aucun problème. Son dessin compact et son maniement
facile font de cet accéléromètre un outil idéal pour effectuer des
mesures de sécurité dans l'endroit de travail.
Caractéristiques
-
Mesure des vibrations des mains et des bras
- Mesure des vibrations dans le corps humain
- Mesure des vibrations dans des sièges
- Mesure l'accélération, la vitesse et le
déplacement
- Mesure des vibrations dans le corps humain
- Mesure des vibrations dans des sièges
- Mesure l'accélération, la vitesse et le
déplacement
-
FFT de trois canaux
- Avec support pour TEDS
- Mémoire pour 10.000 mesures
- Interface USB inclus
- Maniement simple
- Avec support pour TEDS
- Mémoire pour 10.000 mesures
- Interface USB inclus
- Maniement simple
Information sur la mesure de vibrations dans:
Vibrations
dans les mains et les bras
On détermine la valeur limite d'exposition journalière aux vibrations des bras et mains, normalisée pour une période de 8 heures à 5 m/s². D'un autre côté, la valeur d'avertissement d'exposition journalière pour une période de référence de 8 heures est fixée à 2,5 m/s². Pour déterminer le niveau d'exposition des bras et mains à la vibration on doit calculer la valeur d'exposition journalière normalisée A(8) dans une période de référence de 8 heures. Cela est exprimé avec la racine carrée de l'addition des carrées (valeur totale) de la valeur effective de l'accélération pondérée en fréquence des trois axes orthogonales ahwx, ahwy et ahwz (Norme ISO 5349-2:2001).
Vibration dans le corps (vibration dans le corps entier)
L'évaluation du niveau d'exposition du corps aux vibrations est basée sur le calcul d'exposition journalière A(8) exprimé comme l'accélération continuelle équivalente pour une période de 8 heures, calculée comme le plus grand des valeurs effectives des accélérations pondérées en fréquence déterminée selon les trois axes orthogonales (1.4a wx, 1.4 a wy, 1a wz, pour un travailleur assis ou debout).
On détermine la valeur limite d'exposition journalière aux vibrations des bras et mains, normalisée pour une période de 8 heures à 5 m/s². D'un autre côté, la valeur d'avertissement d'exposition journalière pour une période de référence de 8 heures est fixée à 2,5 m/s². Pour déterminer le niveau d'exposition des bras et mains à la vibration on doit calculer la valeur d'exposition journalière normalisée A(8) dans une période de référence de 8 heures. Cela est exprimé avec la racine carrée de l'addition des carrées (valeur totale) de la valeur effective de l'accélération pondérée en fréquence des trois axes orthogonales ahwx, ahwy et ahwz (Norme ISO 5349-2:2001).
Vibration dans le corps (vibration dans le corps entier)
L'évaluation du niveau d'exposition du corps aux vibrations est basée sur le calcul d'exposition journalière A(8) exprimé comme l'accélération continuelle équivalente pour une période de 8 heures, calculée comme le plus grand des valeurs effectives des accélérations pondérées en fréquence déterminée selon les trois axes orthogonales (1.4a wx, 1.4 a wy, 1a wz, pour un travailleur assis ou debout).
Spécifications
| Spécifications techniques | ||
| Plage (Capteur 1 mV / ms-2) |
Accélération: 800 m/s² Vitesse: 100 ... 10000 Déplacement: 250 ... 15000 µm | |
| Plage de linéarité | > 75 dB (par < ± 6 % erreur) | |
| Bruit | <0,003 m/s² | |
| Entrées | 4 entrées IEPE de basse consommation; 1 mA / 17 V; Support TEDS, IEEE 1451.4, Template 25 | |
| Vibrations dans le corps humain | Valeur
efficace intermédiaire Addition vectorielle Valeur efficace mobile maximale (MTVV) Valeur de dose de vibration (VDV) | |
| Vibrations
en général (accélération / vitesse / déplacement) | Valeur
efficace mobile Valeur efficace mobile maximale Addition vectorielle Valeur crête Valeur crête maximale | |
| Filtre (évaluation) | Wb, Wc, Wd, Wh, Wj, Wk, Wm | |
| Filtre (sans évaluation) | 6,3 ... 1259 Hz (H/A) / 0,4 ... 100 Hz (G/K) | |
| Filtre (accélération) | 0,2 ... 1500 Hz / 1 ... 1000 Hz | |
| Filtre (vitesse) | 1 ... 100 Hz / 2 ... 1000 Hz 10 ... 1000 Hz | |
| Filtre (déplacement) | 5 ... 250 Hz | |
| Analyse de fréquence (FFT) | 125 lignes X/Y/Z;
Spectre maximale d'accélération, 3 ... 240, 6 ... 480, 12 ... 960, 24 ... 1920 Hz | |
| Mémoire | Flash, 10.000
valeurs, et 1000 FFT avec date, heure et commentaires | |
| Écran | OLED, à couleur, 128 x 160 | |
| Interface | USB 2.0,
Full-Speed, type CDC, à travers du câble VM2x-USB | |
| Alimentation | 3 x piles
alcalines type AAA (LR03) ou piles NiMH (HR03) | |
| Conditions environnementales | -20 ... +60 °C | |
| Dimensions | 125 x 65 x 27 mm (sans connexions) | |
| Poids | 140 g | |
Contenu de livraison
1 x Accéléromètre PCE-VM 31
1 x Câble pour capteur (3 m)
1 x Adaptateur pour anses 141
1 x Adaptateur pour anses 143
1 x Capteur d'accélération triaxiale KB103SVD
1 x Capteur d'accélération triaxiale KB103SV-100
1 x Câble USB
1 x Jeu de piles
1 x Notice d'emploi
1 x Câble pour capteur (3 m)
1 x Adaptateur pour anses 141
1 x Adaptateur pour anses 143
1 x Capteur d'accélération triaxiale KB103SVD
1 x Capteur d'accélération triaxiale KB103SV-100
1 x Câble USB
1 x Jeu de piles
1 x Notice d'emploi
